北大青鳥消防輸入輸出模塊
JBF5145A與JBF5142輸入輸出模塊對比
北大青鳥消防輸入輸出模塊
JBF5145A與JBF5142輸入輸出模塊對比
JBF5145A與JBF5142產品尺寸、結構完全相同。
| |
JBF5145A |
JBF5142 |
| 外形尺寸 |
85×85×41mm |
85×85×41mm |
| 產品外觀 |
 |
 |
| |

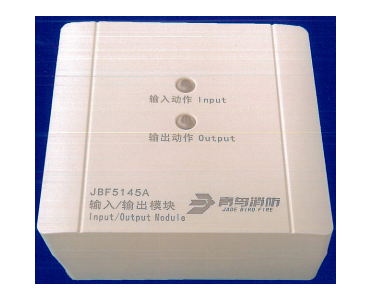

JBF5145A |

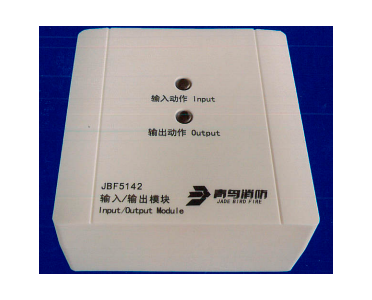

JBF5142 |
| 工作電壓 |
DC18~DC28V，調制型，控制器提供 |
| 線制 |
無極性兩總線 |
| 編址范圍 |
1-200 |
| 輸出方式 |
脈沖輸出：DC30V/1.5A/100ms |
脈沖輸出：DC30V/1.5A/100ms
持續輸出：7mA或13mA |
| 二次啟動方式 |
模塊啟動10S后無反饋進行二次啟動 |
脈沖輸出模式下：模塊啟動10S后無反饋，電容電壓達到27V或1分鐘后進行二次啟動 |
| 執行標準 |
GB 16806-2006《消防聯動控制系統》 |
注意：JBF5145A輸入輸出模塊僅有脈沖輸出功能，無持續輸出功能；
JBF5142輸入輸出模塊既有脈沖輸出功能，又有持續輸出功能。
JBF5145A接線與JBF5142輸入輸出模塊接線方式完全一致。
圖1 JBF5145A端子圖 圖2 JBF5142端子圖
- L1（端子4）、L2（端子5）：接回路總線，無極性。
- 輸入功能：
- AS+（端子9）、AS-（端子10）：接應答（無源觸點）。
- 連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻。見圖3或圖4。
- 輸出功能：
- VO+（端子6）、VO-（端子8）：接被控設備（脈動觸點）。模塊啟動后VO+（端子6）和VO-（端子8）脈沖輸出。
1、JBF5145A輸入輸出模塊接線示意圖如下：
圖3 JBF5145A接線圖
注：JBF5145A模塊設備只提供DC30V/1.5A/100ms脈沖，不提供持續電壓輸出。
2、JBF5142輸入輸出模塊接線示意圖如下：

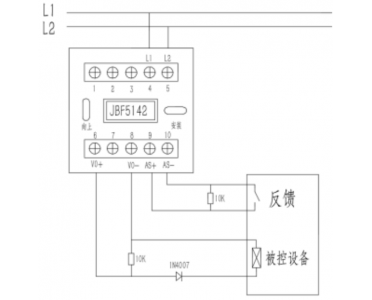

圖4 JBF5142接線圖
注：JBF5142輸入輸出模塊可設置脈沖輸出或持續輸出兩種工作模式。
①脈沖輸出：模塊設備只提供30V/1.5A/100ms脈沖，不提供持續電壓輸出。
②持續輸出：脈沖輸出后還可持續輸出維持DC24V繼電器工作所需電流。
通過模塊接線圖可以看出，JBF5145A與JBF5142接線方式完全一致。
1、JBF5145A與JBF5142區別為：JBF5145A輸入輸出模塊僅有脈沖輸出功能，JBF5142輸入輸出模塊具有脈沖輸出、持續輸出兩種工作模式。
2、JBF5145A與JBF5142其它方面完全一致。
