關于 JBF62P-ATV3 型電壓信號傳感器產品的發布通知
JBF62P-ATV3 型電壓信號傳感器是青鳥消防股份有限公司為滿足市場需求在JBF62P-ATV2基礎上迭代開發的一款總線編址型現場設備，用于監測三路三相三(四)線制的 消防設備電源。當其監測的消防設備電源出現供電中斷、過壓、欠壓、缺相、錯相等故障時，傳感器會實時將上述故障信號傳遞給消防設備電源狀態監控器進行聲、光報警。
JBF62P-ATV3 型電壓信號傳感器預計 2024 年 5 月上旬可接收市場訂單。
一、產品型號名稱
產品型號名稱：JBF62P-ATV3 型電壓信號傳感器
二、產品當前狀態
JBF62P-ATV3 型電壓信號傳感器目前處于送檢和試產過程中。
三、產品外觀尺寸
| 產品名稱 |
JBF62P-ATV3 |
JBF62P-ATV2 |
JBF62P-ATV2A1 |
| 結構尺寸 |
L 110mm×W 94.5mm×H 45mm |
| 外 觀 |
PantoneQ716- 1-3 灰色 |
| 產品質量 |
233g |
203g |
244g |
| 外殼材質 |
塑料，阻燃 V0 級 |
檢測對象 |
三路三相三
(四)線交流電
壓 |
雙路三相三
(四)線交流電
壓 |
雙路三相三
(四)線交流電
壓、單路三相交
流電流 |
| 安裝方式 |
35mm 標準導軌安裝 |
四、產品特點
（1）傳感器采用電子編碼器進行編碼，編址范圍 1～252；
（2）傳感器和監控器之間采用無極性兩總線連接方式，同時實現傳感器供電及通訊功能；
（3）傳感器設有兩個指示燈，綠燈閃爍表示為正常工作狀態，黃燈常亮表示為故障狀態；
（4）傳感器具有對三路三相三(四)線制交流電源的電壓值進行實時監測的功能，可在 100秒內報出消防電源的供電中斷、過壓、欠 壓、缺相、錯相等故障；
（5）傳感器能將所監測的電壓信號傳送到消防設備電源監控器進行顯示；
五、產品性能參數
| 工作溫度 |
- 10～+55℃ |
| 貯存溫度 |
-20～+65℃ |
| 相對濕度 |
≤95%（無凝露） |
| 防爆標志 |
不涉及 |
| 工作電壓 |
DC13～28V ，調制型，控制器提供 |
| 監視電流 |
<0.56mA（DC24V） |
| 報警電流 |
<0.72mA（DC24V） |
確認燈 |
正常工作狀態：運行燈綠色閃亮；
消防設備電源故障時的工作狀態：故障燈黃色常亮。 |
| 線 制 |
二線制（無極性） |
| 編址范圍 |
1～252 |
| 編址方式 |
編碼器編址 |
| 最遠傳輸距離 |
1000m（RVS-2 × 1.0mm2） |
| 外 觀 |
PantoneQ716- 1-3 灰色 |
| 外殼材質 |
塑料，阻燃 V0 級 |
| 產品質量 |
233g |
| 外形尺寸 |
L 110mm×W 94.5mm×H 45mm |
| 監測對象 |
三路三相三(四)線交流電壓監測 |
| 電壓測量范圍 |
AC50V～AC500V |
| 電壓分辨率 |
1V |
| 過壓百分比 |
0%～20% |
| 欠壓百分比 |
0%～20% |
六、布線說明
（1）電壓輸入接線方式區分三相三線和三相四線制消防設備電源配電系統：
①三相三線制：將被監測消防電源的主電電壓信號按照要求依次接入到傳感器的UA、UB、UC端子,同時將UB端子和UN端子進行短接；②三相四線制:將被監測消防電源的主電電壓信號按照要求依次接入到傳感器的 UA 、UB 、UC 、UN端子；
（2）回路總線應選用線徑不小于 1.0 mm2 的雙絞軟線（RVS-2×1.0 mm2）；
（3）傳感器與電源輸出端間的交流電壓線應選用線徑不小于 1.5mm2 的線（三相三線制：BV 9 x1.5mm2/三相四線制：BV 12 x1.5mm2）。

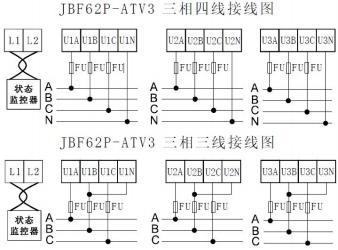

（4）JBF62P-ATV3 接線示意圖
七、適用場景
可被廣泛應用于一般工業與民用建筑。
八、執行標準
