五、 聯動編程 聯動編程
5.1 常規型
即常規的與("*"表示)、或("+"表示)邏輯關系。
例：Y（1-42）=（3-1*3-2）
表示 3 回路 1 號“與”2 號同時報警，聯動總線上 1 回路 42 號聯動地址動作 ；
例: Y（1-42）=（3-1+3-2）
表示 3 回路 1 號、2 號任意報警，聯動總線上 1 回路 42 號聯動地址動作 ；
5.2 累計型
即一組輸入地址中有若干個以上報警時，聯動一個輸出地址動作。
部件地址；“~”前后的地址應位于同一機器的同一回路，且前邊的地址號應小于后邊的地址號。
例：Y（1-42）=A2（1-1~1-100）
表示 1 回路 1~100 號地址內的任意 2 個設備報警，聯動 1 回路 42 號地址動作；
5.3 續動型
用某模塊的反饋信號觸發另一模塊啟動。
表達式為：B（X）。 其中：“B”為類型符號；“X”為輸出模塊地址。若省略“X”，則表示 n 為多線
編號。
例：Y（1-1）=B（1-10）+B（1-11）+B（1-12）
表示：1 回路 10、11、12 號三個聯動模塊中的任意一個反饋信號觸發 1 回路 1 號聯動模塊。
注意： 用某一聯動模塊或某路多線的反饋信號觸發另一聯動模塊啟動時，等號后的語法必須如：
B（1-1）或 B（1-1）+B（1-2）………+B（1-5）
如：B（1-1~1-5）為錯誤語法
用某一模塊的啟動信號觸發其它模塊或多線啟動。
例： Y（1-10）=（1-30）
表示：用 1 回路 30 號模塊的啟動信號觸發 1 回路 10 號模塊
5.4 混合型
以上三種類型也可以通過“與”和“或”組成新的表達式。
例：Y（1-42）=（1-1*1-2）+B（1-5）+A3(1-10~1-20)
表示 1 回路 1 號與 2 號同時報警，或者 1 回路 5 號模塊反饋,或者 1 回路 10 到 20 號任意 3 個同時報
警，1 回路 42 號模塊啟動。
六、 六、 U U 盤 盤 傳輸 文件 格式
6.1 注釋文件準備

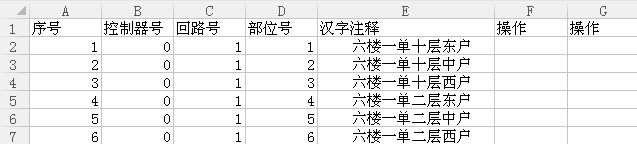

新建 EXCEL 表格，表頭如圖 6.1-1，可使用制表軟件 EXCEL 或控制器調試軟件編寫；
表頭：控制器讀取的關鍵數據，不能省略，且順序和內容應與圖 6.1-1 一致。
序號：方便制表，非關鍵數據，控制器讀取時不關心其具體內容。
控制器號：關鍵數據，當該項缺省或為 0 時，代表的是本機的注釋信息；當不為 0 時，則用在本機作
為主機組網的情況，可以將從機的注釋信息保存在本機上，報警時進行顯示。
回路號：關鍵數據，若主機只有一個回路，該項請?zhí)?1。若多回路主機，請根據實際情況填寫。
部位號：關鍵數據，此項代表的是部件的地址，必須準確填寫。
漢字注釋：關鍵數據，控制器最大支持 32 字節（16 個漢字）的注釋內容，超過 32 字節的部分，在#p#分頁標題#e#
傳輸時將自動被剪切掉。
操作：非關鍵數據，可以為缺省項。

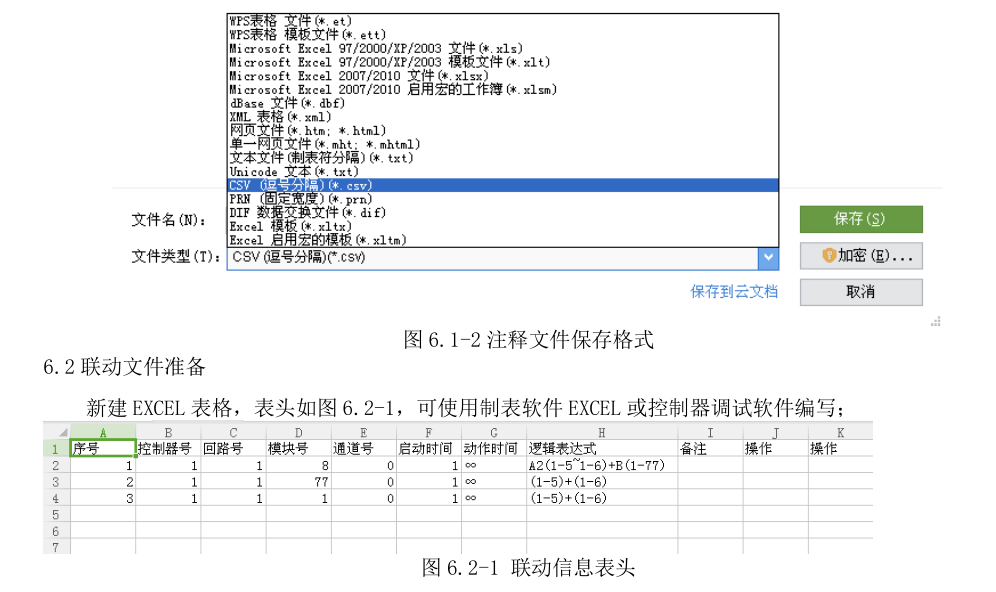

制表完成后將表格另存為 csv 格式文件，且文件名全名為 51S40.csv,如圖 6.1-2。然后在 U 盤根目錄
創建文件名為 NOTE 的文件夾，把 51S40.csv 文件放入該文件夾下。
表頭：控制器讀取的關鍵數據，不能省略，且順序和內容應與圖 6.2-1 一致。
序號：方便制表，非關鍵數據，控制器讀取時不關心其具體內容。
控制器號：關鍵數據，當該項缺省或為 0 時，代表的是本機的聯動信息；
回路號：關鍵數據，若主機只有一個回路，該項請?zhí)?1。若多回路主機，請根據實際情況填寫。
模塊號：關鍵數據，此項代表的是模塊的地址，必須準確填寫。
通道號：非關鍵數，寫 0 即可。
啟動時間：非關鍵數，寫 0 即可。
動作時間：非關鍵數，寫 0 即可。
邏輯表達式：關鍵數據，單條長度不超過 250 個字節，一個地址可以擁有多條聯動關系。控制器不會
對 U 盤寫入的聯動表達式進行語法檢驗，請準確編寫聯動表達式，并在傳輸完成后進行數據對比。聯動表
達式的格式請參照上一節描述進行編寫。
備注：非關鍵數據，可以為缺省項。
操作：非關鍵數據，可以為缺省項。
制表完成后將表格另存為 csv 格式文件，且文件名全名為 51S40LD.csv,如圖 6.2-2。然后在 U 盤根目
錄創建文件名為 NOTE 的文件夾，把 51S40LD.csv 文件放入該文件夾下。
7.1 JTQ-JBF5101 探測器功能特點
? 采用進口催化燃燒式氣敏元件，性能穩定，抗干擾能力強；
? 電子編碼方式，編址范圍 1~200；
? 探測器在報警、故障狀態下具有不同的聲報警功能。
7.1.1 JTQ-JBF5101 探測器主要技術參數
總線電壓 15~28V 脈沖電壓 電源電壓 DC24V（DC12V~DC36V）
總線監視電流 ≤1.0mA 電源監視電流 ≤30mA
總線報警電流 ≤1.1mA 電源報警電流 ≤35mA
檢測氣體 甲烷 響應時間 ≤30S
報警設定值 10%LEL 信號傳輸 四總線制（信號總線 L1，L2；電源+24V，GND）
編碼方式 電子編碼 線 制 總線無極性，電源有極性
信號傳輸距離 1500m（2.5mm2） 適配設備
JB-TB-JBF-51S40-4 可燃氣體報警控制器
JB-TB-JBF-51S40-8 可燃氣體報警控制器
執行標準 GB15322.1-2003 探測器使用壽命 大于 5 年
7.1.2 JTQ-JBF5101 探測器外形及安裝尺寸
7.1.3 JTQ-JBF5101 探測器編碼操作
? 使用北大青鳥 JBF-FA-E 或 JBF6481（11S 協議）電子編碼器進行編寫地址；#p#分頁標題#e#

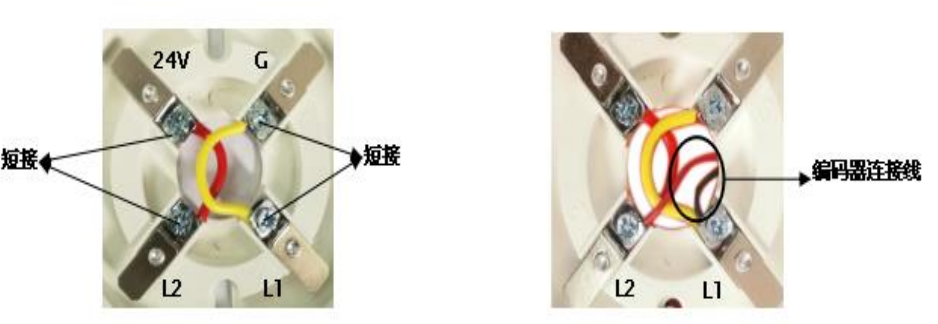

? 在編寫地址前需要將探測器安裝底座上的 24V 與L2 端子短接，G 與L1 端子短接，編碼器連接線分別接
在L1、L2 上進行編碼操作（詳見下圖）；
? 若采用外接24V 供電進行編碼，則編碼成功后，不斷開24V 的情況下，不能再次編碼。
7.2 JTQ-JBF5101CO 探測器功能特點
? 采用進口電化學氣敏元件，性能穩定，抗干擾能力強；
? 電子編碼方式，編址范圍 1~200；
? 探測器在報警、故障狀態下具有不同的光指示功能。
7.2.1 JTQ-JBF5101CO 探測器主要技術參數
總線電壓 15~28V 脈沖電壓 電源電壓 無
總線監視電流 ≤2mA 電源監視電流 無
總線報警電流 ≤3mA 電源報警電流 無
檢測氣體 一氧化碳 響應時間 ≤30S
報警設定值 80x10^-6(體積分數) 信號傳輸 二總線制（信號總線 L1，L2）
編碼方式 電子編碼 線 制 總線無極性
信號傳輸距離 1500m（2.5mm2） 適配設備
JB-TB-JBF-51S40-4 可燃氣體報警控制器
JB-TB-JBF-51S40-8 可燃氣體報警控制器
JB-QB-JBF-51S40 可燃氣體報警控制器
執行標準 GB15322.4-2003 探測器使用壽命 大于 5 年
7.2.3 JTQ-JBF5101CO 探測器編碼操作
? 使用北大青鳥 JBF-FA-E 或 JBF6481（11S 協議）電子編碼器進行編寫地址；
? 編碼器連接線分別接在L1、L2 上即可進行編碼操作；
八、 八、 可 可 燃氣體監控系統電源箱
配接 BYF-PC05X 和 BYF-PC10X 兩個型號的電源箱。電源箱的編址范圍：1~200 內的任意地址。
8.1 特性
? 滿足《GB4717-2005》、《GB16806-2006》、《GB14287.1-2014》、《GB16808-2008》中對電源部分
的要求
? 主、備電源無縫切換
? 滿足雷擊浪涌、靜電放電、電快速瞬變脈沖群干擾、傳導輻射、交流電源周波跌落和瞬間掉電等實驗
的要求
? 良好的耐候性和絕緣安全性，滿足絕緣耐壓和濕熱實驗的要求
面板顯示輸出電壓及主電工作、備電工作、主電故障、備電故障、備電欠壓、充電狀態、消音狀態信
號
? 狀態信號輸出有：上傳可燃氣體報警控制器信號包括壁掛電源的主電故障、備電故障、輸出故障、消
防電源工作信號；輸入有：來自于可燃氣體報警控制的啟動輸出命令和關閉電源輸出命令。
? 長期過流、短路保護功能，可自恢復
? 完善的電池充放電管理：采用均充和浮充兩段式脈沖充電方式、及備電過放電保護
? 備電防反接保護功能
? 備電單投功能此電源箱為可燃氣體報警控制系統探測器回路供電。
8.2 技術參數#p#分頁標題#e#
1 1. . 工作環境溫度：0℃～40℃，濕度: 85 RH(40℃)
2. 交流輸入 電壓：
BYF-PC05X 電源箱：AC187V～242V，46～63Hz
BYF-PC10X 電源箱：AC187V～242V，50Hz
3. 直流輸出電壓、輸出電流
BYF-PC05X 電源箱：
輸出回路 輸出電壓 輸出電流
輸出 1 27±1V 5A
輸出 2 0V 0A
BYF-PC10X 電源箱：
輸出
輸出電壓 輸出電流
27±1V 10A
說明：（1）輸出電壓、輸出電流的測試環境：0～40℃，45%～75%RH；
（2）采用電池供電時，輸出電壓范圍為 20V～28.0V。
4. 輸出直流電壓紋波噪聲: : 紋波≤1%, 尖峰≤2%
5. 絕緣電阻(15～35℃，45 ～75 RH)：輸入-機殼 > 50M ；輸出-機殼 > 20M
6. 耐壓 強度(15～35℃，45 ～75 RH)：
輸入-機殼 AC1500V(有效值)、頻率 50Hz，時間 1 分鐘(漏電流 5mA)
輸出-機殼 AC500V(有效值)、頻率 50Hz，時間 1 分鐘(漏電流 10mA)
7. 保護功能
（1）過流保護：輸出具有長期過流、短路保護功能，故障解除后自動恢復。
（2）電池極限保護：備電工作情況下，電池電壓降到 21.0±0.5V 時，電源切斷放電回路，對備電進
行保護，同時蜂鳴器告警 90±1 分鐘；告警信號結束后，靜態泄放電流小于 300uA，防止電池過放電而損
壞。
（3）電池防反接保護：若發生電池極性接反現象，對電池、電源及供電均無影響，正確接線后，電源
正常工作。
（4）電池接地保護：當電池正、負端子接電源機殼或大地時，不損壞電池和電源。
8. 蓄電池充電功能
充電方式為均充和浮充兩段式脈沖充電，均充電流有效值為 0.6±0.2A（因采用脈沖充電方式，當使用
非真有效儀器測量時，電流值讀數會偏大屬正常情況），浮充電壓為 27.2±0.5V。
9. 工作狀態信號輸出功能
1)狀態信號引腳圖
2）引腳功能定義如下：
? 1、2 腳—輸出 DC5V, 最大輸出電流為 20mA。
? 3 腳—主電故障信號：主電正常工作時，工作狀態為‘1’，該信號輸出為高電平；主電輸入電壓≤
145V 或者主電斷開時，工作狀態為‘0’，該信號輸出為低電平。
? 4 腳—備電故障信號：備電正常工作時，工作狀態為‘1’，該信號輸出為高電平；主電工作狀態
下，當備電發生欠壓（≤20V）、短路、 斷電（線）等故障時，工作狀態為‘0’，該信號輸出為低
電平。
? 5 腳—輸出故障信號：電源輸出 1 正常輸出（19～28V）時，工作狀態為‘1’，該信號輸出為高電#p#分頁標題#e#
平；輸出 1 發生過載或者短路時，工作狀態為‘0’，該信號輸出為低電平。
? 6 腳—消防電源工作信號：消防電源有主備電之一或均有，能正常工作時輸出‘0’； 消防電源故
障時，輸出‘1’。
? 7、8 腳—：輸入為‘10’時，打開輸出 1；輸入為‘01’時，關閉輸出 1； 輸入為‘11’或
‘00’時，狀態保持不變。
? 9、10 腳—公共地端。
注：狀態信號與輸出 9、10 共地，輸出為 TTL 電平，輸入低電平應＜0.7V。
10. 工作狀態指示燈
主電工作指示燈
主電在正常供電范圍，主電工作燈亮；
主電≤145V 或斷電時，主電工作燈滅。
備電工作指示燈 主電故障、由備電供電時，備電工作燈亮；
主電正常，備電工作燈滅。
備電欠 壓指示燈
備電工作時，當備電電壓≥22V 時備電
欠壓燈滅；
備電電壓＜22V 時備電欠壓燈亮。
備電故障指示燈
主電工作時，當備電發生短路、斷電（線）等
故障時，備電故障燈亮；
備電正常時，備電故障燈滅。
主電故障指示燈
備電正常時，主電電壓≤145V 或斷開
時，主電故障燈亮；
當主電電壓正常時，主電故障燈滅。
充電指示燈
當主電、備電正常時，電源給備電充電，充電
狀態燈亮。當主電、備電有故障時或備電電壓
高于 27.2±0.5V 時電源停止給備電充電，充電
狀態燈滅。
消音指示燈
當電源有主電欠壓、備電故障、備電欠
壓故障時，按消音鍵，消音指示燈亮；
故障消除或重新來故障時，消音指示燈
滅。
消 音鍵
及故障報警
當電源有主電欠壓、備電故障、備電欠壓故障
時，電源發出報警聲，按消音鍵可消除報警
音，同時消音燈點亮。
