1.
目的
工程調試的目的是為了檢查本項目線路鋪設是否達到我司基本要求，設備安裝、接線是否正確，各受控聯動設備在發生火災后是否能夠正常聯動。在系統調試過程中處理線路、設備安裝等問題，按國標編寫相應聯動邏輯，使該
火災自動報警系統能夠達到設計功能，具備正常交付用戶使用的條件。
2.
工程調試的內容
Ø 檢查所有外線的線間阻值、對地阻值是否能夠達到我司設備基本要求，如確定線路問題則需溝通施工方排查處理；
Ø 對已安裝的設備進行登記注冊，處理缺號、重號等設備問題，確保實際安裝設備數量與主機登記注冊數量完全相符；
Ø 火災應急廣播系統、通訊系統的調試，使之能夠達到使用功能；
Ø 根據項目實際情況編寫對應的漢字注釋信息并上傳至主機；
Ø 根據國標、地標相關要求并結合本項目或施工方特殊需求編寫聯動邏輯關系并上傳至主機；
Ø 通過手動、自動的聯動控制方式對現場所有受控聯動設備進行調試，驗證聯動邏輯的正確性以及受控設備的基本功能。
備注：
火災自動報警系統的調試是一個系統工程，調試過程中除了要保證我司設備達到使用功能外還要保證各受控設備能夠?qū)崿F(xiàn)設計功能，當調試中發現受控設備自身問題時必須溝通施工方聯系設備廠家徹底解決，對于較嚴重或暫時不能解決的問題必須在“調試報告”中進行記錄并雙方簽字確認。
注意：
工程調試過程中技術人員應將每日調試內容、進展、遺留問題等在“調試報告”中進行詳細記錄，可分階段或工程調試完成后請施工方負責人簽字確認。技術人員應盡快將相關調試報告帶回公司存檔。
本部分內容服務表格詳見附錄：《工程調試報告》
一、系統調試
一）基本檢查
首先檢查控制器外觀，目測外殼有無明顯磕碰、剮蹭等痕跡。
打開柜門后檢查控制器內部器件、板卡、電源等有無因外力、運輸?shù)仍蛟斐傻拿撀?、變形及其相互之間的連線是否牢靠等問題。
檢查控制器正面3C標識、A簽標識、內部懸掛或粘貼的合格證、端子標識等是否齊備。
檢查控制器配件袋（包裝箱內或機柜內存放）內相關配件是否齊備，重點檢查廣播系統的麥克是否有遺漏。
檢查隨機配置的備電（電池）規格是否正確、外觀有無磕碰、接線端子是否光亮、有無接線、變色（燒黑）等痕跡。
如發現明顯外觀問題先不要開機，進行拍照取證后與客戶進行溝通。
2. 通電開機檢查
1）交流220V供電檢查
按相關規范要求，火災報警主機必須采用專用雙路消防電源供電，雙路供電由雙電源互投箱完成。
開機前檢查主機220V輸入端子接線是否正確，
L（火線）、N（零線）、PE（地線），其中地線必須連接。
通過萬用表交流檔（置于AC.~200V以上檔位）測量交流（L、N）220V供電電壓是否穩定（正常范圍 +10% ~ -15% 內），線序是否與端子連接正確，如發現電壓不穩（
低于187V或高于242V）等問題切勿開機（尤其是一些項目調試初期采用臨時電極易出現問題），需溝通施工方檢查。
當項目中采用多臺機柜并列安裝時，除保證220V~供電PE保護地連接良好外還需檢查各機柜之間的外殼保護地是否串接良好。（保護地端子在柜門內側最下方，有接地明顯標識）
根據端子標識連接好控制器備用電池，每組備用電池2節，每節12V（紅色端子+、黑端子 —），兩節電池
正負極串聯，電池輸出線連接至主機電源備電輸入端，注意電池接線端子采用螺釘連接，必須保證連接穩固可靠、正負極性正確。
注意：
因備電容量有限，應杜絕使用備電開機調試，避免備電過放后損傷、報廢。
2）系統配置檢查
以上相關內容檢查無誤后可進行開機操作，注意電源開關按“
先主電后備電”順序開機。
開機后等待2分鐘，注意觀察主機有無故障信息，特別注意有無板卡類故障信息。
開機后注意主機有無異響、異味等特殊情況，如發現需立即關機檢查。
開機后主機運行正常，進入控制器菜單（
出廠默認密碼：111/1111111111）：
“
查詢→查詢系統配置”根據查詢到的系統配置與實際安裝板卡數量核對，如不符則必須根據實際安裝板卡數量對主機系統配置進行修改。如下圖：
修改系統配置時操作菜單：“
系統→系統配置”，修改完成后操作“確定”控制器自動保存并復位。
Ø
查詢系統配置：
以上檢查無誤后關機，進入下一步線路阻值檢查。注意電源開關關機順序（
先備電后主電）。
注意：系統配置內容在出廠時均已配置完成，此步驟目的是再次進行核對。
3. 線路阻值檢查
1）線路對地阻值檢查
確保控制器外殼良好接地后，通過萬用表（20MΩ檔）檢查所有外線對機殼（大地）阻值。要求所有外線（回路、電源、廣播電話線等）對地阻值均需
≥3MΩ。
2）線間阻值檢查
Ø
回路線間阻值：
通過萬用表（20KΩ檔）檢查報警回路線間阻值應
＞5KΩ，回路線間阻值會隨著該回路帶載設備數量的增多而降低，但即使回路滿載后線間正常阻值也應在5KΩ左右，如阻值過低甚至短路（萬用表二極管檔蜂鳴）則必須溝通施工方檢查線路，不可接線開機。
Ø
專線線間阻值：
通過萬用表電阻檔測量專線線路（SL+、SL-）線間阻值，未連接JBF5155模塊時阻值應為無窮大，連接好JBF5155模塊后因電容充放電原因測量線間阻值會不斷跳變，但不應短路。
Ø
24V線間阻值：
24V電源線線間阻值由于帶載設備數量及種類的不同阻值也會不同，但用萬用表通斷檔測量時不應出現短路現象。
注意：連接主機所有外線前必須關機。
1. 交流220電源線
將從消防專用配電箱引來的AC.220V線路接至主機相應端子L（火線）、N（零線）、PE（地線），注意火線、零線線序正確，地線連接正常。
2. 主機保護接地線
當多臺控制器并列使用時，注意除AC.220V的工作地線（PE）連接良好外，各主機間的機殼等電位接地也必須連接，且接地線線徑需≥4mm
2。
按規范要求，當火災報警控制器采用專用接地裝置時接地電阻值不應大于4Ω。當采用共用接地裝置時，接地點阻值不應大于1Ω。
3. 回路總線
按順序?qū)y量好的回路外線連接至主機端子排（注意對照主機端子表），L+、L-分別表示回路正負端子，雖然回路總線連接時不用區分極性，但為了以后維修、查線方便，一般均按照回路線（雙絞線）顏色區分連接（如：紅正、黑負）。
主機回路端輸出電壓范圍
DC.18~26V跳變。
4. 24V電源線
將測量好的24V聯動電源線連接至主機電源（聯動電源端子），注意接線區分正負極性（如：紅正、黑負），保證接線端子壓接牢靠。
主機聯動電源輸出端電壓DC.24~27V恒定不變。
5. 專線控制線
將測量好的專線控制線連接至主機相應的JBF-11SF-CD8B多線控制盤端子板（SL+、SL-），注意區分正負極性。
JBF-11SF（壁掛、柜式、琴臺）報警主機多線控制盤每路2根線，連接至現場的JBF5155輸入輸出模塊，完成風機、消火栓泵、噴淋泵等設備的啟/停控制。

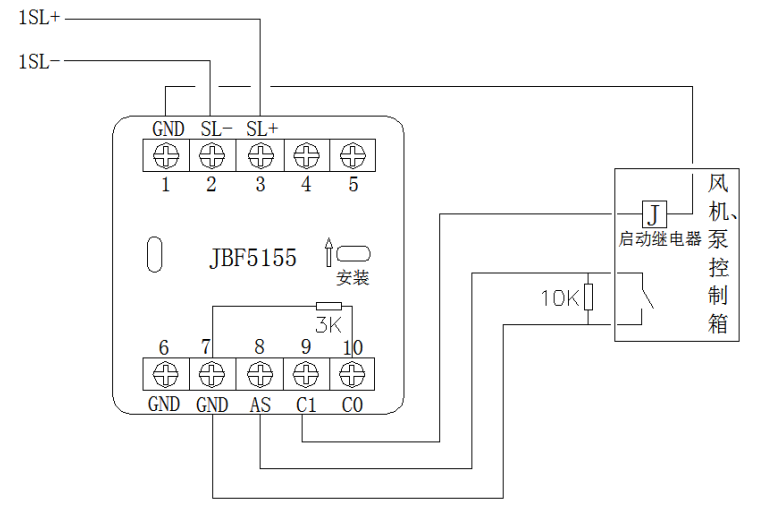

1）JBF5155模塊接線圖：
注意：
JBF5155模塊動作后輸出DC.24V直流電壓
只能用于控制DC.24V動作的直流繼電器，不可直接用于控制強電（交流）受控聯動設備。

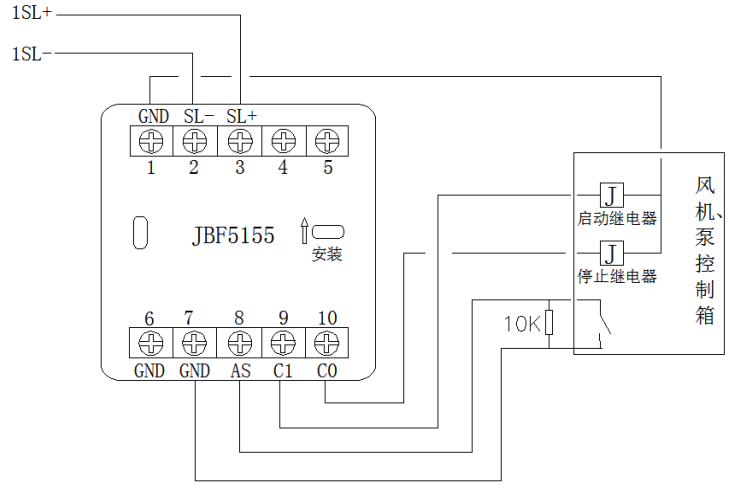

2）JBF5155模塊的輸出方式
JBF5155模塊具備以上兩種（
單次、持續）輸出方式，實際項目中具體采用哪一種輸出方式應根據被控設備需求進行選擇（與施工方溝通），采用不同的輸出方式除了接線方法不同外，在主機菜單還應對該多線盤進行相應設置，如下。

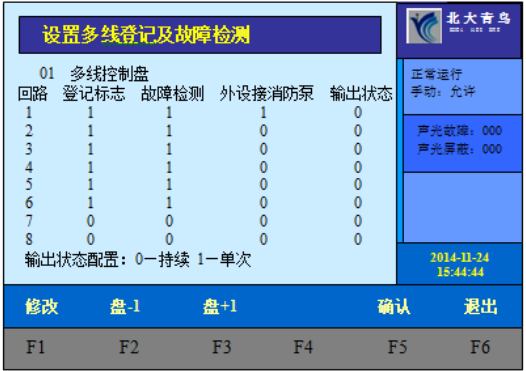

主機菜單“
安裝→設置多線登記及故障檢測→輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次（脈沖）輸出。如圖：
3）JBF5155模塊輸出電壓的測量l
JBF5155模塊持續輸出時僅C1端子輸出，按下多線盤“啟動”鍵，C1端輸出24V電壓且保持，設備啟動；按下“停止”鍵后C1端輸出撤銷，設備停止。
單次輸出時C1，C0都有輸出信號，按下多線盤“啟動”鍵，C1輸出24V電壓，2秒后停止輸出，設備啟動；按下“停止”鍵，C0輸出24V電壓，2秒后停止輸出，設備停止。
6. 廣播系統接線
將測量好的現場應急廣播音頻線連接至主機端子排（按端子表標注120V定壓輸出端子），音頻線連接無極性，注意當使用多臺廣播功放時，現場的多路廣播音頻線需分別連接至相對應的功放輸出端，避免功放過載使用。
如功放帶載揚聲器總功率超過功放負荷、音頻線對地短路將會造成功放過載，現象為功放無輸出，故障燈點亮。此時應立即停止音頻播放，檢查音頻線對地情況（應
＞3MΩ），并核實揚聲器數量是否過載等，問題解決后重新啟動功放，功放保護即可自動恢復。
Ø
功放的判斷：
廣播音頻線為交流信號，并且輸出電壓會隨著播放音頻內容的不同而波動，最高輸出電壓交流120V，功放有音頻信號輸出時采用萬用表交流200V檔可測量出波動的交流電壓。
最簡單的方法是采用1只消防專用音箱直接連接至功放音頻信號輸出端，用以判斷功放輸出是否正常。
7. 電話系統接線
將測量好的消防電話線路（電話總線、手報插孔線）分別連接至消防電話主機（HY5711B總線式消防電話主機）“電話總線”端、“單路通話端”。
HY5711B型消防電話主機“電話總線”端輸出電壓范圍DC.16~21V，電壓值根據帶載電話分機數量不同會有所變化，但在此范圍內均屬正常。
電話主機“單路通話”端輸出電壓DC.21V恒定，可采用萬用表直流檔測量，根據以上電壓值對電話主機的工作狀態進行基本的判斷。
Ø
總線電話主機接線圖：
注意：
電話總線需區分正負極性，單路通話無極性。單路通話端子（T+、T-）出廠默認并接
51KΩ電阻，如無此電阻電話主機將會報出“
單路通話斷開”故障。
Ø
電話主機容量：
HY5711B型消防電話主機滿載容量99門（
電話分機+總線電話插孔≤99門），電話分機和總線電話插孔采用二進制撥碼開關設定地址，不可重號。
手報電話插孔可通過兩種方式接入總線消防電話系統：
（1）手報電話插孔并接接入總線電話主機“單路通話”端子，建議并接數量＜100只；
（2） 手報電話插孔通過HY5714B總線電話插孔（模塊）接入總線電話主機，每只HY5714B后建議并接手報插孔數量＜100只。
